Линия измельчения и смешивания с использованием струйной мельницы

Данный комплекс оборудования объединил в себе несколько технологий – измельчение с помощью струйной мельницы, смешивание и интеллектуальный контроль. Он способен в полной мере удовлетворить особые технологические требования к процессу измельчения и смешивания пестицидов. Благодаря специальному дизайну гарантируется отсутствие летучей пыли во время работы линии, что в свою очередь отвечает экологическим требованиям.

Технические параметры
Модель QYF-150 QYF-260 QYF-400 QYF-600 QYF- 720
Производительность ( кг / ч ) 5-100 50-200 80-380 200-500 400-1000
Расход воздуха ( м 3 / мин ) 3 6 10 20 40
Рабочее давление (МПа) 0 , 75-0 , 85 0 , 75-0 , 85 0 , 75-0 , 85 0 , 75-0 , 85 0 , 75-0 , 85
Диаметр частиц на входе (меш) 60-325 60-325 60-325 60-325 60-325
Тонкость помола (μ м ) 0 , 5-30 0 , 5-30 0 , 5-30 0 , 5-30 0 , 5-30

Вся линия измельчения и смешивания управляется дистанционно через сенсорную панель. Транспортировка материалов осуществляется с помощью потока воздуха с отрицательным давлением. Установленный на входном отверстии вытяжной вентилятор гарантирует отсутствие летучей пыли. Вертикальный двухшнековый смеситель обеспечивает эффективное и равномерное смешивание. В процессе измельчения применяется струйная мельница с псевдоожиженным слоем, которая отличается высокой эффективностью работы и однородным гранулометрическим составом. Кроме того, разгрузочное отверстие может быть напрямую подключено к автоматической упаковочной машине.

Технологическая схема линии измельчения и смешивания агрохимикатов с использованием струйной мельницы

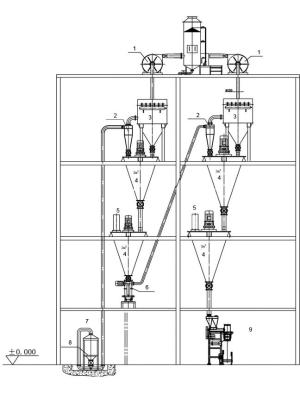

A. Непрерывный режим работы, подходит для массового производства

1. Вытяжной вентилятор
2. Циклонный сепаратор
3. Пылеуловительная камера
4. Смеситель
5. Фильтр
6. Струйная мельница
7. Дозатор
8. Устройство подачи
9. Упаковочное оборудование

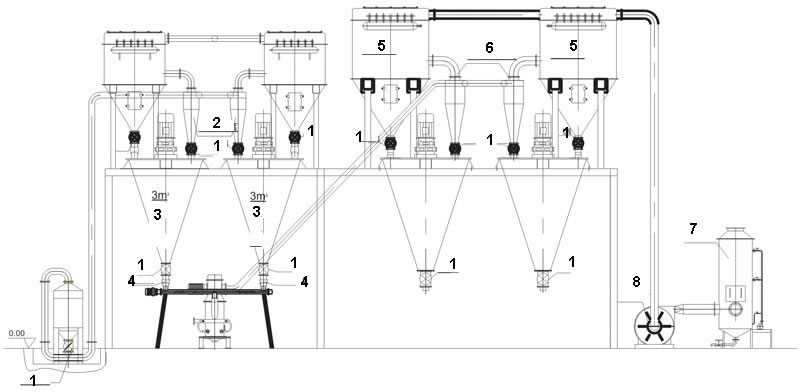

B. Непрерывный режим работы, подходит для массового производства

1. Выпускной клапан
2. Циклонный сепаратор
3. Смеситель
4. Гибкое соединение
5. Пылесборник
6. Циклонный сепаратор
7. Пленочный скруббер
8. Вытяжной сепаратор

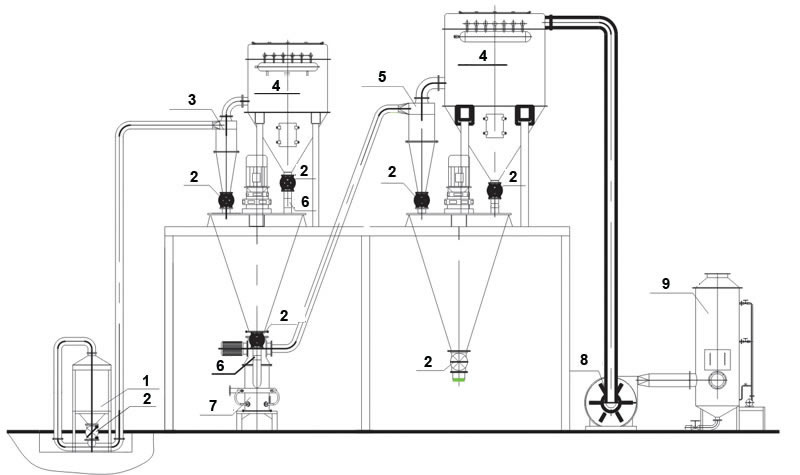

C. Упрощенная модель, подходит для мелкосерийного производства

1. Подающее устройство
2. Выпускной клапан
3. Циклонный сепаратор
4. Пылеуловитель
5. Циклонный сепаратор
6. Гибкое соединение
7. Струйная мельница
8. Вытяжной вентилятор
9. Пленочный скруббер

Компания Miyou Group специализируется на производстве линий измельчения и смешивания агрохимикатов с использованием струйной мельницы. Помимо данного оборудования мы также можем предложить горизонтальные бисерные мельницы, вертикальные мельницы для мокрого помала, уплотнения, химические реакторы, воздушные сепараторы и многое другое.
